Antenne panneau avec double dipôle et ampli

Sarcelle · 16/06/2008 18:19:29

Au vu des spécifications sur le carton d'emballage, j'ai acquis une antenne EUROPSAT qui annonce un gain de 28db, que la publicité décrit adaptée aux cas difficiles de réception, à la mer ou en montagne.
Je l'ai testée en France et en Belgique et je confirme son excellente capacité de réception.
En France, j'ai obtenu parfaitement à l'intérieur de l'habitation tous les mux émis depuis Montpellier à plus de 100 kms. Il me fallait une trinappe sur le toit pour une réception équivalente.

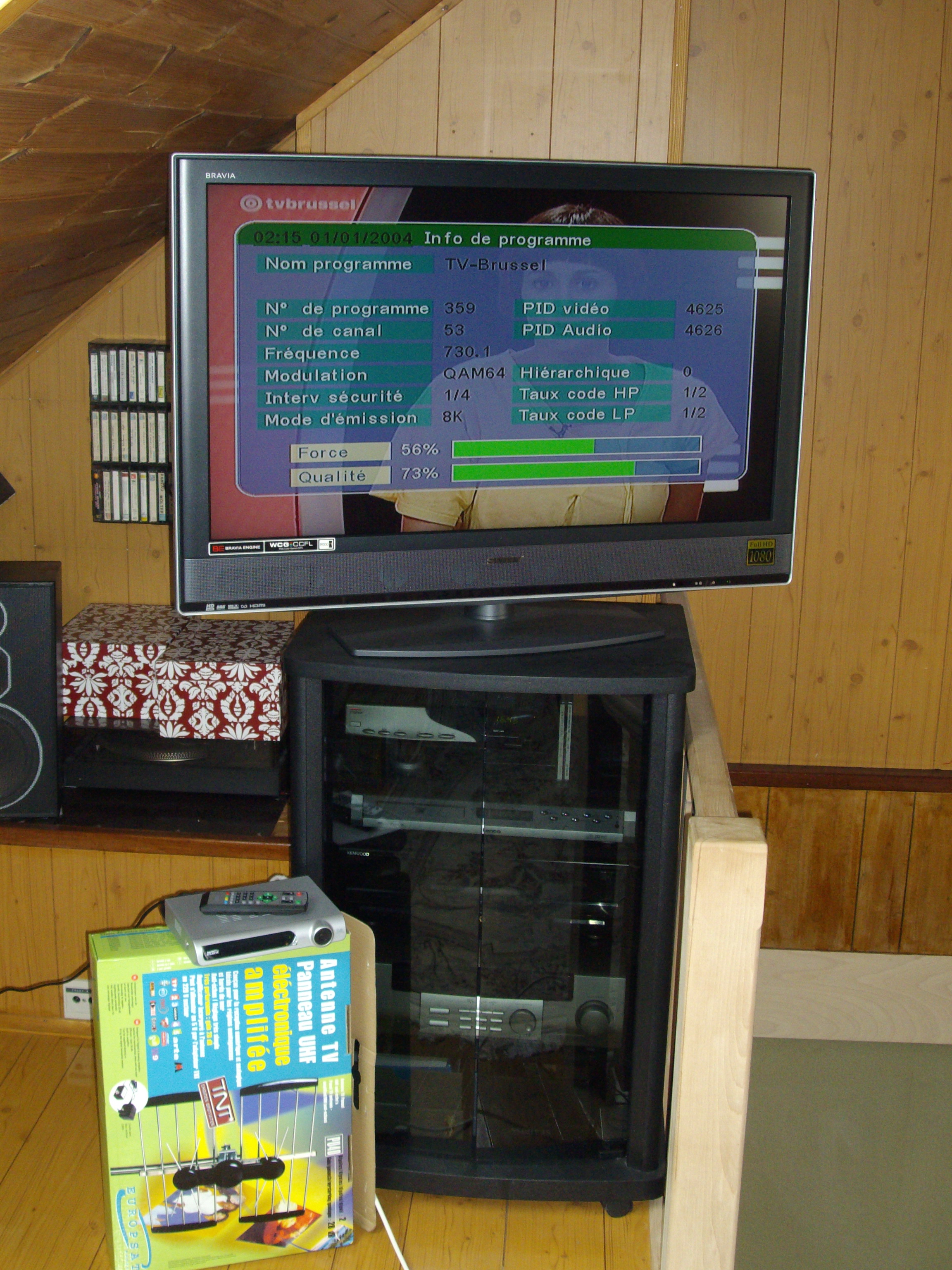

En Belgique, je découvre enfin TV Brussel que je n'avais jamais pu capter.

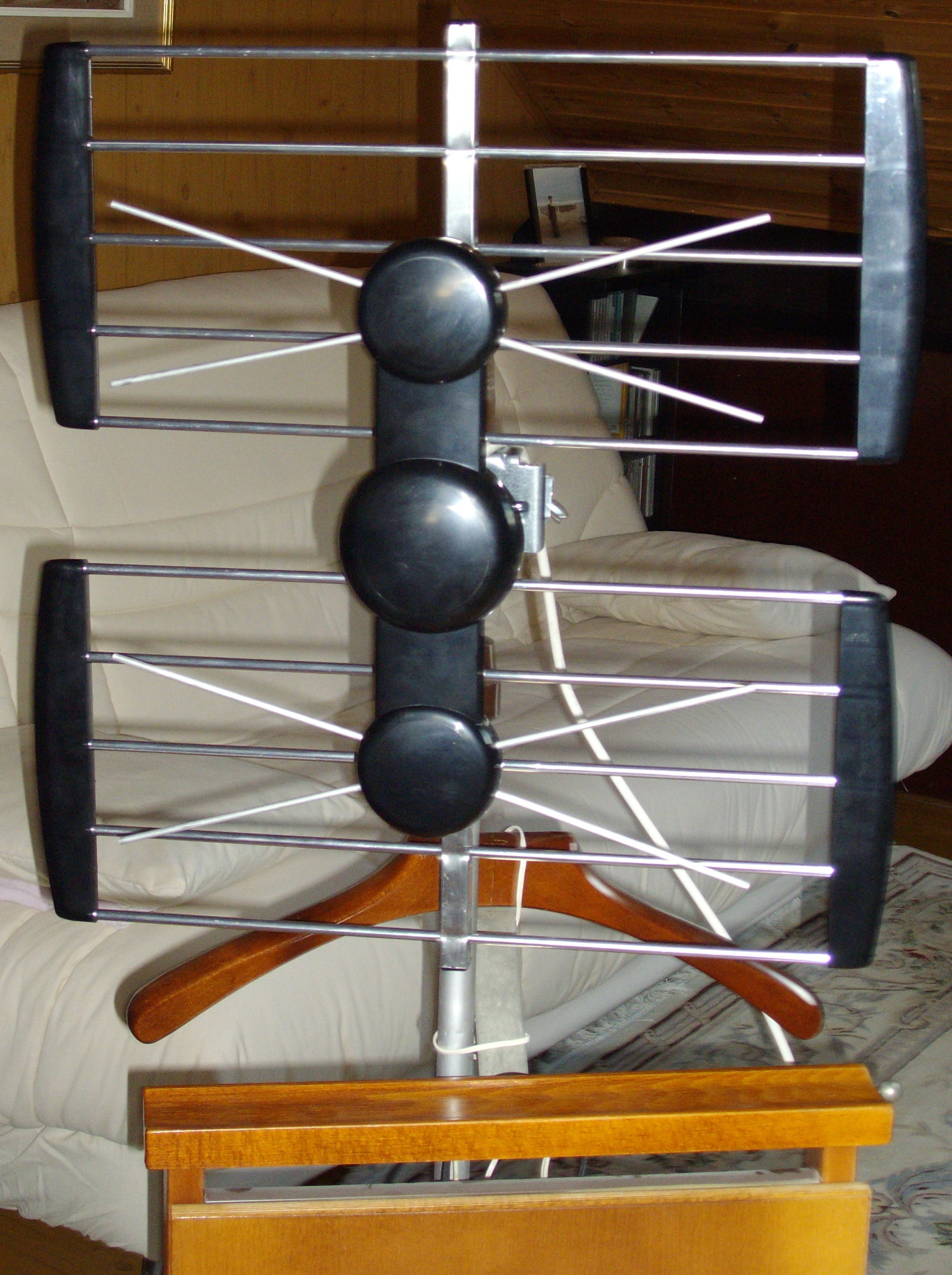

Voici l'antenne tenue par un valet muet:

J'ai testé l'antenne via un récepteur de salon et directement sur le téléviseur muni d'un décodeur DVB-T.

Voici quelques photos des réceptions obtenues à Zaventem (maison située sur la hauteur à proximité de la chaussée de Louvain:

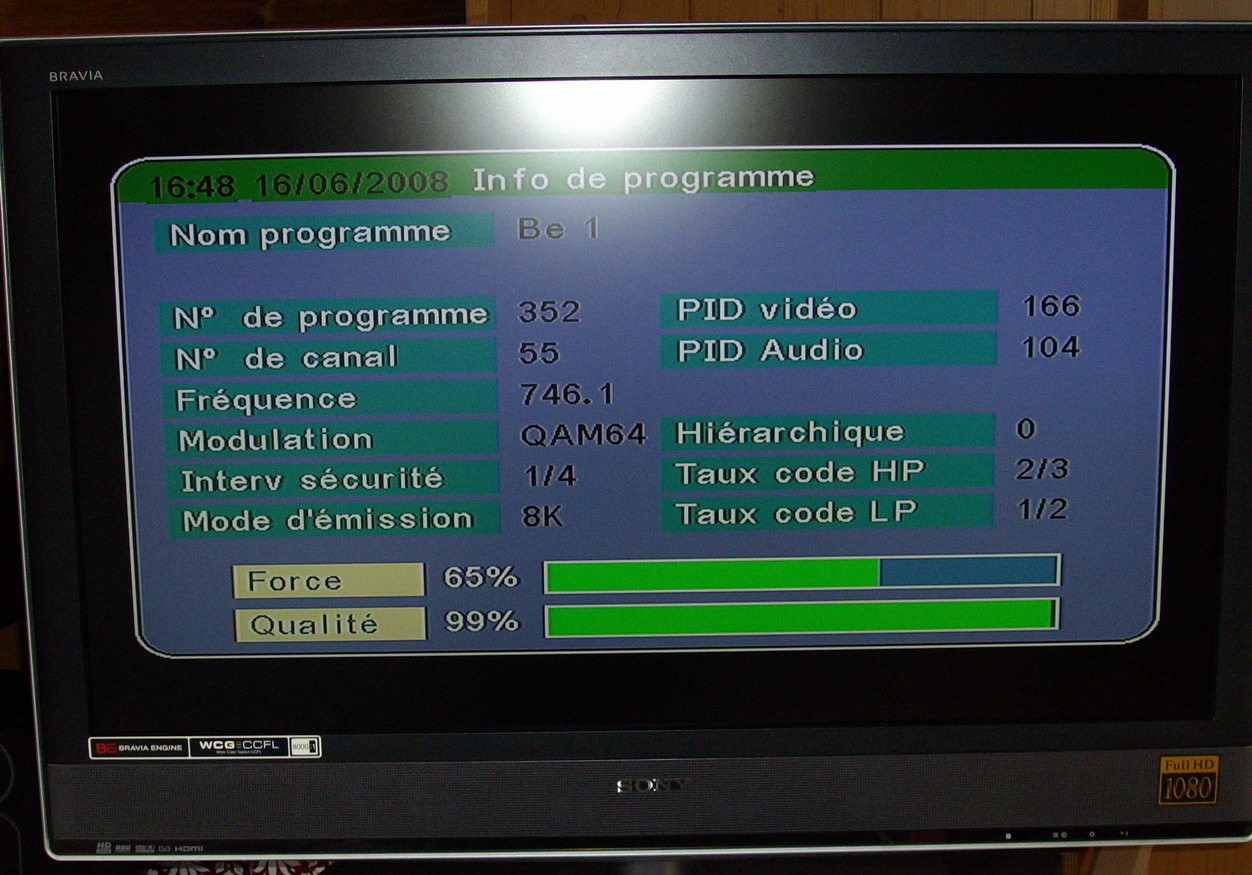

mMux Be TV

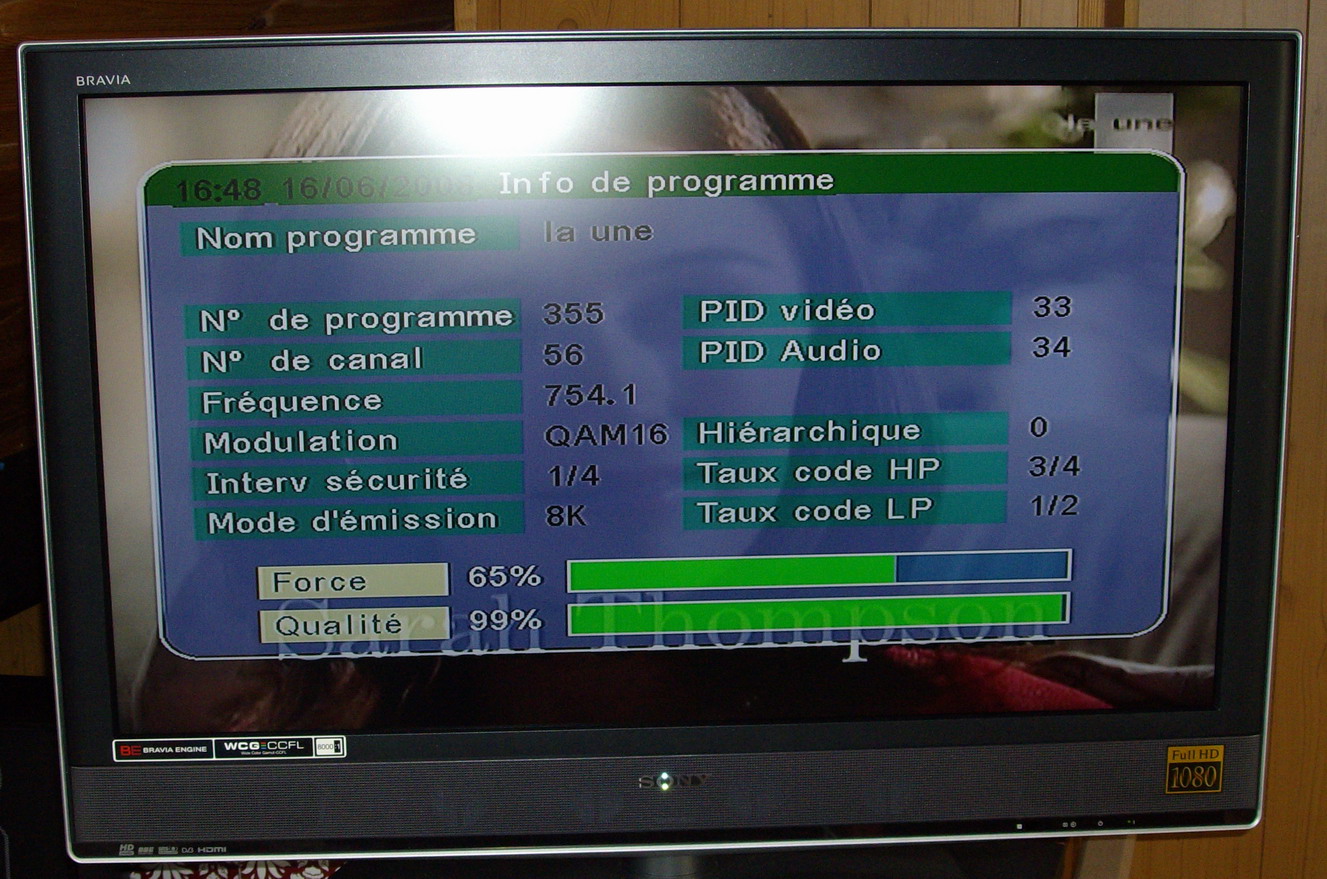

mux RTBF

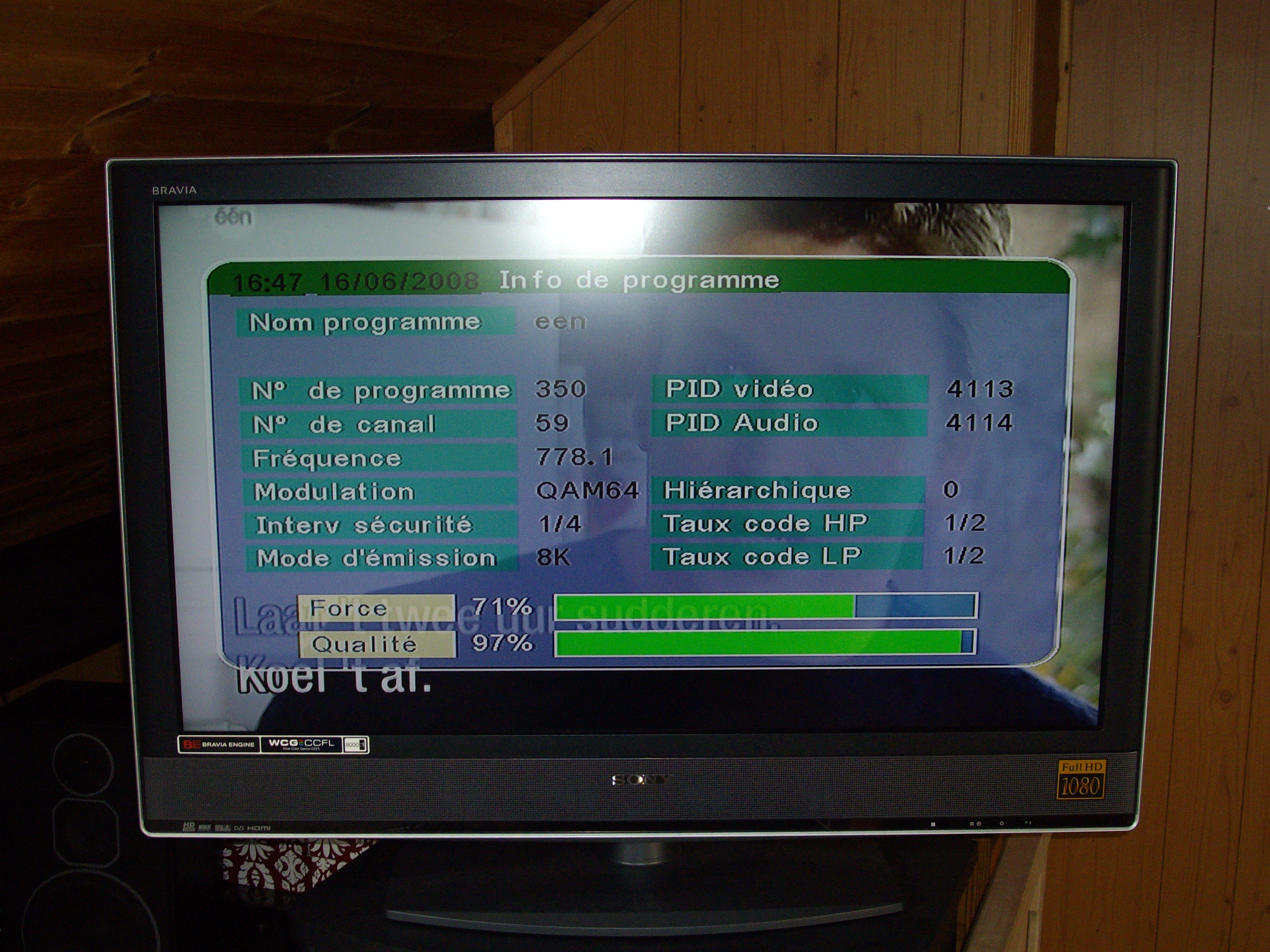

mux VRT

polo · 16/06/2008 18:44:46

Donc, selon toi, la trinappe sur le toit équivaut à l'antenne panneau utilisée en intérieur?

Elle n'a pas l'air très grande, en tous cas.

Que peux-tu en dire concernant sa directivité? Est-elle avant tout destinée à un usage interne ou externe?

Mickael · 16/06/2008 18:54:47

Quel est le prix d'achat ? Et ou l'a tu trouvée?

Sarcelle · 16/06/2008 19:03:09

Elle est destinée à un usage externe mais rien ne s'oppose à l'installer dans les combles,ou même dans une pièce habitée puisque pas trop grande(50 x 50 cm).
Pour le réception de TV Brussel, j'ai dû affiner la direction en pointant la direction de la tour Reyers (que je ne peux pas voir en direct).
Je ne dispose pas d'outil pour objectiver les mesures. Mais l'usage de l'ampli intégré me parait nécessaire dans tous les cas.
Et le prix: 49,00 €

Bernie · 16/06/2008 19:39:01

Dis ,Sarcelle, ton antenne a l'air intéressante .
peux tu me me dire dans quel magasin tu l'as achetée ...je compte en prendre une puisque je suis bruxellois et je veux choper Tv brussel

Bon surf !

Sarcelle · 16/06/2008 21:54:13

Cette antenne, également commercialisée par ELAP, est vendue en France dans les Brico Dépot. Le plus proche est situé à Maubeuge avenue Jean Jaures.

Alex · 17/06/2008 05:16:47

C'est vrai que c'est sympa ces antennes, qui plus est l'encombrement
est faible, pratique sous les combles, je pense aussi que la prise au vent
doit être moindre que pour une yagi
voici un autre modèle.
Alex

http://www.casimages.com/img.php?i=0806 … 702539.jpg

brebis · 17/08/2008 20:24:51

Sarcelle a écrit :

Au vu des spécifications sur le carton d'emballage, j'ai acquis une antenne EUROPSAT qui annonce un gain de 28db, que la publicité décrit adaptée aux cas difficiles de réception, à la mer ou en montagne.
Je l'ai testée en France et en Belgique et je confirme son excellente capacité de réception.
En France, j'ai obtenu parfaitement à l'intérieur de l'habitation tous les mux émis depuis Montpellier à plus de 100 kms. Il me fallait une trinappe sur le toit pour une réception équivalente.
En Belgique, je découvre enfin TV Brussel que je n'avais jamais pu capter.
Voici l'antenne tenue par un valet muet:
J'ai testé l'antenne via un récepteur de talon et directement sur le téléviseur muni d'un décodeur DVB-T.
Voici quelques photos des réceptions obtenues à Zaventem (maison située sur la hauteur à proximité de la chaussée de Louvain:

Ce genre d'antenne vaudrait VRAIMENT une trinappe, Sarcelle ?

Et... il s'agirait (d'après la boîte d'emballage) d'une antenne amplifiée : il y aurait donc un ampli avec bouton de réglage de gain, comme mon antenne d'intérieur ? Parce que sur tes photos, on ne voit pas de bouton de réglage de gain.

Sarcelle · 17/08/2008 21:57:01

Aucun bouton de réglage du gain.
Le panneau est amplifié ou non, mais le gain est important en cas d"amplification. L"antenne est livrée avec une alimentation du coaxial que l'on met en ligne si le décodeur ne peut alimenter l'antenne (5 volts).
Je la crois vraiment comparable (rt même supériere) à une trinappe sans préampli.
J'ai procédé à des essais pratiques en France et en Belgique, toujours très positifs.

le tiot · 18/08/2008 13:07:08

l'antenne panneau est parmis les antennes celle qui est réellement large bande
Trop souvent rejetée pour un gain moyen , en pratique ellle reste supérieure
a beaucoups de larges bandes ou pseudo large bande à grand gain....
Pas vrai brebis il en existe meme qui soit VHF plus UHF....
Des variantes existent en dièdre mais l'antenne large bande par exellence reste la log-périodique...
je les ai toutes essayé, eh bien en pratique, elles sont très différentes des caractéristiques annoncées par le constructeur...

Captain · 19/08/2008 15:36:34

rien ne vaut une bonne trinappe avec un preampli...

le tiot · 19/08/2008 16:26:38

no comment

Dernière modification par le tiot (30/07/2009 17:42:14)

Belphegor · 19/08/2008 19:10:56

+1

brebis · 19/08/2008 19:26:49

Belphegor a écrit :

+1

Pour... le tiot ?

Alex · 20/08/2008 06:24:08

Après les quads, y a plus rien !
(citation du Dalaï Dubois)

le tiot · 20/08/2008 07:26:55

.....

Dernière modification par le tiot (30/07/2009 17:42:27)

le tiot · 26/08/2008 17:03:51

a

Dernière modification par le tiot (30/07/2009 17:43:18)

Alex · 27/08/2008 05:39:35

Bonjour,
Je suis étonné par ta première photo, les côtés de la quadriquad ne sont pas identiques, je suppose que c'est dans le but d'augmenter la bande de réception, mais j'avais toujours pensé que c'était impossible. Je remarque aussi que le réflecteur n'est pas un grillage 'classique', cela ne diminue-t-il pas la réception ?
J'ai toujours construit des bi et quadriquad avec un réflecteur 'plein' (bois marin + zinc) pense-tu que j'aurais de meilleurs résultats avec un grillage en guise de réflecteur ? Cette antenne est-elle conçue pour la TNT ?
Merci pour les réponses
Alex

RIC · 27/08/2008 08:01:31

Concernant la photo ci-dessus avec une double YAGI...

Installer 2 fois la même antenne en la couplant améliore-t-il la réception de façon significative?
Peut-ton donc envisager d'installer, par exemple, 2 tri-nappes (plus courtes) en lieu et place, par exemple, d'une SYSTEC ELLIPSE de presque 2m...
Cette question afin de résoudre un problème de rapport encombrement/qualité.

le tiot · 27/08/2008 08:51:57

@+

Dernière modification par le tiot (30/07/2009 17:43:38)

Alex · 27/08/2008 08:59:39

Merci pour les réponses, c'est très instructif. Tu dis recevoir tous les émetteurs à 120 kms à la ronde. A quelle hauteur est placée ton antenne ?

le tiot · 27/08/2008 09:04:07

RIC a écrit :

Concernant la photo ci-dessus avec une double YAGI...
Installer 2 fois la même antenne en la couplant améliore-t-il la réception de façon significative?
Peut-ton donc envisager d'installer, par exemple, 2 tri-nappes (plus courtes) en lieu et place, par exemple, d'une SYSTEC ELLIPSE de presque 2m...
Cette question afin de résoudre un problème de rapport encombrement/qualité.

tout est possible, simplement on double le gain , la directivité
mais sans moyen de corriger la direction par un moteur pas de résultat probant....
il est souvent préférable sauf cas spéciaux de ne monter qu'une antenne pour commencer
avec un rotor, l'ampli n'est a ajouter que si la réception est existante
lire mon message précédent
@+

le tiot · 27/08/2008 09:14:07

@+

Dernière modification par le tiot (30/07/2009 17:43:53)

Alex · 27/08/2008 09:17:03

Encore une question,
Pour en revenir à ta quadriquad, il semblerait que les côtés ont 14 et 9,5 cm, respectivement pour les canaux 21-37 et 53-69. Pense-tu qu'il soit possible et efficace d'ajouter deux carrés de plus de 11,5 cm pour les canaux de 37-53 ?

RIC · 27/08/2008 09:25:41

le tiot a écrit :

RIC a écrit :
Concernant la photo ci-dessus avec une double YAGI...
Installer 2 fois la même antenne en la couplant améliore-t-il la réception de façon significative?
Peut-ton donc envisager d'installer, par exemple, 2 tri-nappes (plus courtes) en lieu et place, par exemple, d'une SYSTEC ELLIPSE de presque 2m...
Cette question afin de résoudre un problème de rapport encombrement/qualité.
tout est possible, simplement on double le gain , la directivité
mais sans moyen de corriger la direction par un moteur pas de résultat probant....
il est souvent préférable sauf cas spéciaux de ne monter qu'une antenne pour commencer
avec un rotor, l'ampli n'est a ajouter que si la réception est existante
lire mon message précédent
@+

Justement...
On en parle peux...
Mais quelqu'un a-t-il une référence pour un rotor?
Prix et où le trouver?
Ca facilite quand même la vie et évite de monter régulièrement sur le toit...
